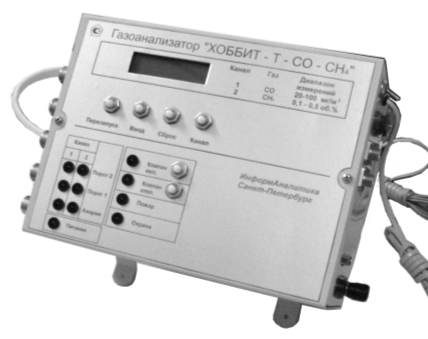

Газоанализатор предназначен для измерения содержания оксида углерода (СО) и метана (СН4) в воздухе рабочей зоны, сигнализации о двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2), управления исполнительными устройствами.

Газоанализатор состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим сенсором оксида углерода и N (1 или 2) измерительных преобразователей (ИП) метана, соединяемых с БИС экранированным кабелем с числом жил не менее 3-х. Газоанализатор имеет два порога сигнализации для каждого измеряемого компонента. Конструкция газоанализатора предназначена для настенного монтажа.

Измерение массовой концентрации оксида углерода (СО) с помощью электрохимического сенсора (Compact, производства MONOX Ltd, Великобритания), установленного в БИС; измерение объемной доли метана с помощью термокаталитического сенсора, установленного в ИП; сигнализация превышения измеряемыми концентрациями значений, заданных как пороги сигнализации: световая - отдельная для каждого измеряемого компонента (ПОРОГ 1, ПОРОГ 2); звуковая - общая для обоих измеряемых компонентов (ПОРОГ 2); формирование независимых для каждого измеряемого компонента управляющих релейных сигналов при превышении измеряемыми концентрациями значений, заданных как пороги сигнализации;
Межповерочный интервал газоанализатора составляет 12 месяцев.
Принцип измерения : CО- Электрохимический, СН4 -Термокаталитический

Принцип измерения:
- CО…………………………………………………………………………Электрохимический
- СН4…………………………………………………………………………Термокаталитический
Диапазон измерения, мг/м3:
- СО, мг/м3…………………………………………………………………………0-100
- СН4, % об…………………………………………………………………………0-2,5
Основная погрешность измерения, %:
СО
- 0-20 мг/м3 , приведенная…………………………………………………………………………15
- 20-100 мг/м3, относительная…………………………………………………………………………15
СН4:
- приведенная…………………………………………………………………………10
Число порогов сигнализации:
- СО…………………………………………………………………………2
- СН4…………………………………………………………………………2
Пороги сигнализации:
- СО, мг/м3…………………………………………………………………………20; 100
- СН4, % об…………………………………………………………………………0,5; 1
Число ИП метана…………………………………………………………………………1 или 2
Сигнализация……Световая, релейные сигналы (отдельно по каждому компоненту), звуковая (общая)
Срок службы сенсора, лет:
- СО, лет…………………………………………………………………………10
- СН4, мес. …………………………………………………………………………12
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*:
- 0,50 мм2…………………………………………………………………………310
- 0,35 мм2…………………………………………………………………………220
- 0,20 мм2…………………………………………………………………………130
- 0,12 мм2…………………………………………………………………………75
Рабочие условия эксплуатации:
- температура, C …………………………………………………………………………от +5 до +45
- относительная влажность, %…………………………………………………………………………от 10 до 95

ХОББИТ-Т-СО/N-СН4/М (исполнение БК - с блоками коммутации).
Предназначен для измерения содержания суммы горючих газов, приведенной к метану, и окиси углерода в воздухе рабочей зоны, и сигнализации о выходе содержания определяемых газов за допустимые пределы. Обладает токовым и релейным выходом для управления внешними устройствами - включением аварийной вентиляции, сирены, клапана и т.п.
Встроенная световая и звуковая сигнализация; Суммарное количество датчиков до 16 (в любых сочетаниях); комплектуется блоками реле для коммутации исполнительных устройств; связь с компьютером; возможность соединения блоков датчиков с блоком индикации "звездой" и "гирляндой". Приборы могут выпускаться в соответствии с требованиями по взрывозащищенности с маркировкой взрывозащиты 1ExibIIBT6.


Число датчиков [каналов] на один блок индикации…………………………………………………………………………до 16
Диапазон показаний:
- Сн4, %об.…………………………………………………………………………0-2,55
- СО, мг/м3…………………………………………………………………………0-150
Диапазон измерения концентраций:
- Сн4, %об. …………………………………………………………………………0,22-2,20
- СО, мг/м3 …………………………………………………………………………20-120
Относительная погрешность измерений, %…………………………………………………………………………25
Индикация показаний………………………………………………………………ЖК-дисплей, токовый выход
Пороги срабатывания сигнализации по каналу:
- Сн4. %НКПР…………………………………………………………………………10, до 50
- СО, мг/м3. …………………………………………………………………………20 и 100
Длина кабеля между датчиком и блоком индикации, м………………………………………………до 1200
Напряжение питания, В…………………………………………………………………………220, 50 Гц
Потребляемая мощность, Вт…………………………………………………………………………60
Время установления показаний по уровню 0.9, не более, с……………………………………………10
Рабочий диапазон температур, ° С…………………………………………………………………от -40 до +50
Масса:
- блока индикации, кг……………………………………………………………………………………………3,5
- блока датчика, кг………………………………………………………………………………………………0,7
Габариты:
- блока индикации, мм……………………………………………………………………………260x240x120
- блока датчика, мм……………………………………………………………………………диаметр-50x165
